Escombradora de carreteres tipus sec de 18 tones

1. Visió general del producte

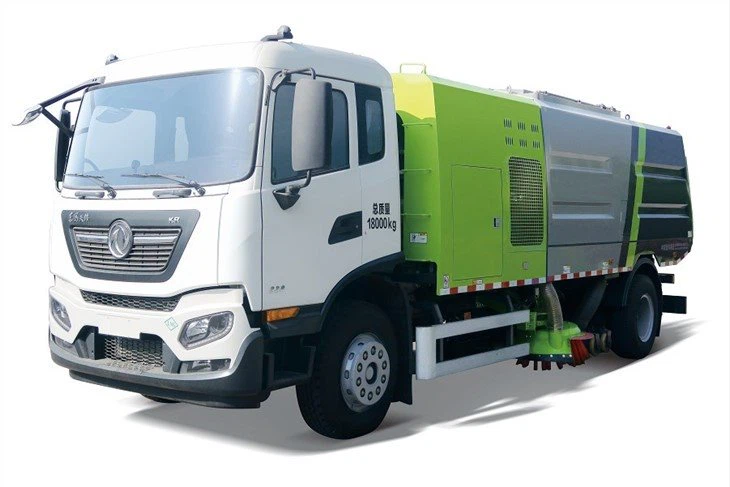

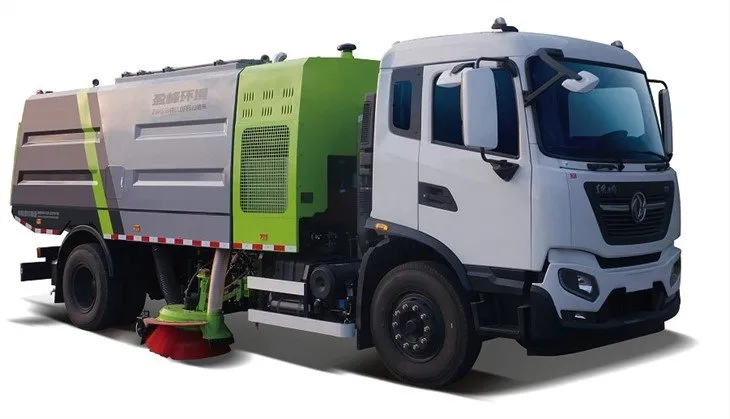

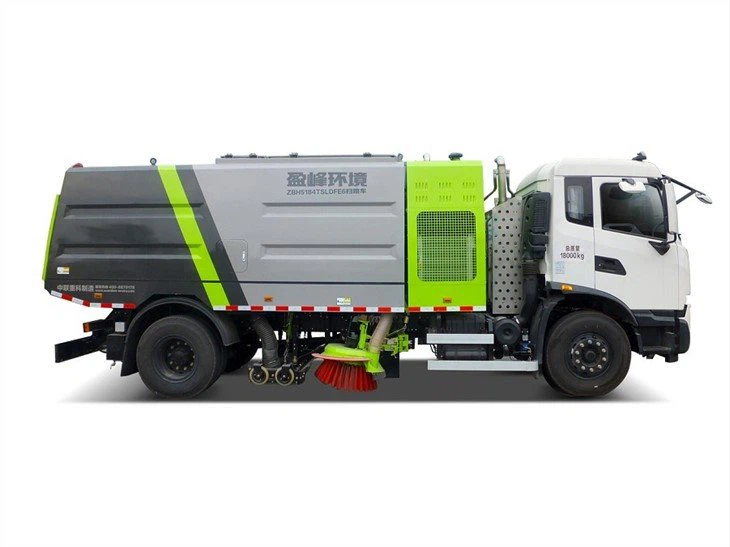

La escombradora de carreteres de tipus sec ZBH5184TSLDFE6 18 tones és una escombradora de carreteres seques de sanejament d'alta eficiència desenvolupada per l'empresa. El cotxe adopta el xassís de classe II Dongfeng Tianjin i està equipat amb motors auxiliars, contenidors de pols, ventiladors, dispositius d'escombrat, submarcs, broquets d'aspiració, es reinstal·la el sistema hidràulic, el sistema pneumàtic, el sistema elèctric i altres components.
El cotxe té un aspecte bonic, bona maniobrabilitat, baix soroll, alta eficiència, baix cost d'ús, velocitat de funcionament ràpida, alta eficiència, protecció del medi ambient, fiabilitat i rendiment superior.

2. Visió general de les funcions
La escombradora de carreteres de tipus sec de 18 tones adopta la disposició del dispositiu de treball de "coberta de buit del raspall d'escombrat central i mecanisme combinat d'ajustament de la placa lliscant en espiral més el filtre d'aspiració general de tipus d'aspiració pura". El broquet d'aspiració integral d'aspiració pura muntat al centre recull les escombraries, la pressió negativa única de la coberta de buit d'escombrat recull la pols escombrada i el ventilador transmet el flux d'aire per filtrar completament la superfície de la carretera. Té les característiques d'aspiració i escombrat combinats, eliminació de pols en tres etapes i funcionament en tot temps amb pluja o sol. Té moltes patents com ara "dispositiu de neteja d'escombradora de carreteres", "dispositiu d'eliminació de pols d'escombradora de carreteres", "escombradora de carreteres de doble propòsit seca i humida", al nivell líder de tecnologia nacional i estrangera, liderant el desenvolupament de la indústria, és el pioner de les escombradores de carreteres seques al meu país.

3. Àmbit d'aplicació
És adequat per a operacions de neteja i neteja mecanitzada d'autopistes, carreteres de circumval·lació, vies arterials urbanes, aeroports, molls, etc., perquè el camió pot realitzar operacions de neteja sense ruixar aigua per eliminar la pols, especialment indicat per a zones d'escassetat d'aigua i operacions de neteja d'hivern. al nord del meu país.

1. Xassís

Xassís. Adopta la modificació del xassís del vehicle Tianjin DFH1180EX8 tipus 2 produïda per Dongfeng Motor Co., Ltd., que té una gran potència i una gran capacitat de càrrega. Aquest xassís és actualment la tecnologia avançada nacional i la qualitat fiable del xassís de vehicles comercials de sis emissions nacionals.
Engine.Adopta el motor dièsel Dongfeng Cummins D6.7NS6B230 amb una potència nominal de 169 kW i una velocitat nominal de 2300 r/min, i les seves emissions assoleixen la sisena norma nacional.

2. Instal·lació del submotor
Submotor. Adopta un motor dièsel Dongfeng Cummins QSB5.9-C{160-30 amb una potència nominal de 119 kW i una velocitat nominal de 2200 r/min, i les seves emissions assoleixen l'estàndard Nacional III.

3. Broquet
Adopta una boquilla d'aspiració integral de doble tub flotant per caminar sobre quatre rodes i està connectada amb el xassís amb diversos graus de llibertat, de manera que la boquilla d'aspiració es pot anivellar automàticament amb les condicions del sòl, estabilitza l'aire d'aspiració. espai entre el broquet d'aspiració i el terra, i té una gran capacitat de neteja. El disseny general de l'estructura del broquet és senzill, fiable, fàcil de mantenir i maniobrable. El broquet general de succió pura muntat al centre té una longitud de més de 2000 mm, una gran àrea de cobertura, una gran neteja de la carretera de treball, sense retrocés i pols, que no només evita l'impacte del pas del vehicle a causa del petit angle d'aproximació. i l'angle de sortida, però també evita La boquilla d'aspiració posterior forma una marca grisa a causa del rodatge de les rodes del vehicle, molt adequada per a operacions de neteja en carreteres i vies urbanes.

4. Dispositiu de neteja
Adopta una placa d'escombrada única combinada amb una coberta de buit d'escombrat i un mecanisme d'ajust de la placa lliscant en espiral. El raspall d'escombrat de làmina modelat per injecció és còmode i ràpid de substituir. La coberta de buit i el raspall d'escombrat es poden aixecar i baixar de manera sincrònica, i poden realitzar un ajust de compensació independent després del desgast del raspall d'escombrat quan la coberta de buit manté un estat de treball estable, realitzant el cos de la coberta La combinació tècnica d'escombrat de sobre, tuyera en forma d'anell aspiració de pols escombrat, compensació vertical lliscant desgast del raspall d'escombrat, coberta i raspall d'escombrat retracció sincronitzada i altres combinacions tècniques, no només resol el problema de la pols escombrada, sinó que també resol la superfície de la carretera amb diferents condicions de treball. Al mateix temps, soluciona el problema tècnic. coll d'ampolla que l'escombradora de carreteres d'aspiració pura no pot netejar les escombraries de la vorera de la indústria i omple el buit de la indústria.
El disc d'escombrat unilateral adopta un únic cilindre d'oli per aixecar i retraure, que té un bon rendiment anticolisió, senzill i fiable, i un baix cost de manteniment i ús.

5. Paperera
La paperera adopta una estructura ondulada d'una sola capa, que és resistent a la corrosió, de gran volum, sense marc i té un llarg temps d'operació de neteja contínua. És especialment adequat per a ocasions en què l'autopista té un llarg temps de funcionament continu. Com que no hi ha esquelet, és convenient llençar les escombraries i fàcil de netejar.
El controlador elèctric s'adopta per controlar automàticament el bufat i la neteja del pols d'aire comprimit, i el disseny humanitzat és fàcil d'utilitzar. Hi ha tres modes automàtics d'eliminació de pols: eliminació de pols estàndard, eliminació de pols forçada i eliminació de pols de manteniment de font d'aire externa, que són fiables en el treball i d'alta eficiència d'eliminació de pols.
6. Sistema d'eliminació de pols
El sistema d'eliminació de pols de tres etapes adopta la reducció de la pols per gravetat, la col·lisió inercial i la filtració del cartutx de filtre, que té la funció de classificació i recollida. El nivell primari està guiat pneumàticament per aconseguir l'eliminació de pols per gravetat a la paperera; el segon nivell és l'eliminació de pols de col·lisió inercial; El tercer nivell és l'eliminació de pols de control automàtic de pols del grup de cartutxos de filtre, que realitza l'eliminació de pols classificada i la recollida classificada segons la mida de la pols, l'alta eficiència d'eliminació de pols, el treball fiable i l'operació d'eliminació de pols contínua eficaç triga molt de temps.

7. Ventilador
El ventilador centrífug especial d'alta eficiència s'instal·la al final del sistema d'eliminació de pols. El ventilador filtra completament l'entrada i la descàrrega d'aire, és respectuós amb el medi ambient i lliure de pols, evita el desgast de la voluta del ventilador i l'impulsor per la pols del flux d'aire i té una llarga vida útil. La sortida d'escapament del ventilador està equipada amb un silenciador d'escapament dedicat, que té un bon efecte de reducció de soroll.

8. Sistema operatiu per a tot temps
Configureu l'amortidor de commutació per a l'operació de neteja en dies assolellats i plujosos, que pot realitzar la conversió mútua entre l'operació d'eliminació de pols en sec de l'escombradora de carreteres en dies assolellats i l'operació de neteja en dies de pluja. Pot funcionar independentment de l'hivern assolellat, plujós o fred, realitzant un funcionament en tot temps.
9. Sistema de protecció de seguretat
Té les funcions d'invertir la boca d'aspiració automàtica, la vareta de suport de la paperera i la protecció d'enclavament d'aixecament de la paperera, així com diverses indicacions de seguretat de veu com ara obrir la porta posterior de la paperera, abocar les escombraries i operar música.
El cilindre d'elevació d'escombraries està equipat amb un grup de vàlvules d'equilibri, que té la funció d'evitar la caiguda quan s'aixeca la paperera. Al mateix temps, hi ha un suport de seguretat manual per facilitar el manteniment. Està equipat amb un sensor per evitar que la paperera caigui sobtadament quan el puntal manual s'acciona per error.
10. Sistema de control d'accionament hidràulic
Es dissenyen dos conjunts de sistemes de control d'accionament hidràulic. La pujada i baixada de la paperera i l'obertura i tancament de la porta posterior poden ser controlades pels motors principal i auxiliar de manera individual o simultània. Quan el motor principal està controlat per una potència independent, no és necessari engegar el motor auxiliar per realitzar l'abocament i la descàrrega de la paperera. El funcionament és pràctic i senzill, sobretot quan s'aboca escombraries, pot evitar que el motor auxiliar comenci a accionar el ventilador per bufar sutge i pols.

11. Mode de funcionament del treball
El vehicle adopta el mode de control de "pantalla de visualització més controlador més funcionament del bus CANQuan s'inicia i s'atura el treball, el control auxiliar de la velocitat del motor, l'aixecament del broquet, l'escombrat i la retracció i altres dispositius d'operació es controlen mitjançant un botó, que és fàcil d'operar. El funcionament del vehicle es realitza mitjançant 3 operacions. dispositius, dos dels quals es troben a la cabina i un al panell d'operacions a la part dreta de la part posterior del vehicle.

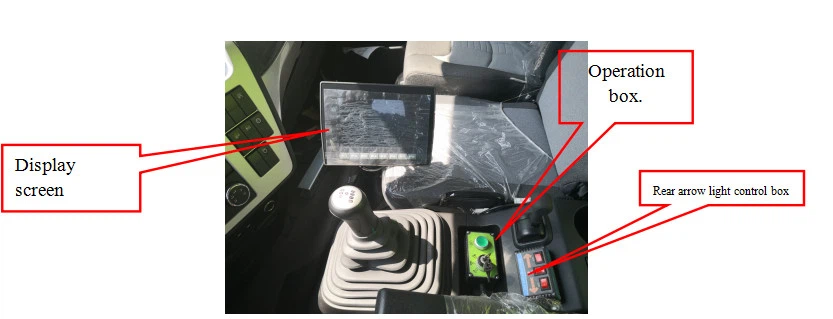

Pantalla. Situat a la part davantera dreta del seient del conductor, s'utilitza principalment per controlar diverses operacions de neteja del vehicle. Pantalla d'operació digital, el sistema operatiu integra funcions com ara l'operació, la visualització d'estat, la supervisió, l'alarma i la gestió del sistema.
Caixa d'operacions. Situat al costat de l'engranatge davant del seient del conductor, s'utilitza principalment per a l'arrencada i aturada del motor auxiliar i les operacions d'obertura i tancament de l'esprai de reducció de pols.

Panell d'operacions.Situat darrere de la roda del darrere al costat dret del vehicle, s'utilitza principalment per a la descàrrega, depuració i manteniment de la paperera.

Paràmetres tècnics principals de la escombradora de carreteres tipus sec de 18 tones

Tels principals avantatges del producte
1. Rendiment superior
L'estructura de la paperera està avançada. L'estructura avançada de la paperera adopta una estructura ondulada d'una sola capa, de forma nova, bonica, resistent a la corrosió, de gran volum, sense esquelet, convenient per abocar les escombraries i fàcil de netejar.

Dispositiu de neteja i broquet d'aspiració.La combinació de la coberta de buit i el mecanisme d'ajust de la placa lliscant en espiral al mig es combina amb el filtre d'aspiració integral d'aspiració pura al mig, que té una gran capacitat de neteja i una velocitat de neteja ràpida. La velocitat de neteja és de 3,5-15km/h i la velocitat de neteja és de 15-25km/h. A la superfície contaminada de la carretera amb un contingut de pols de 100 g/m2, la pols escombrada s'ha de controlar per sota d'1,5 mg/m3 i la concentració de pols a la sortida del ventilador ha de ser inferior a 10 mg/m3. El broquet d'aspiració de doble tub flotant es pot anivellar automàticament segons les condicions del sòl, amb gran capacitat de neteja, velocitat de neteja ràpida, funcionament senzill i manteniment convenient. El dispositiu d'escombrat unilateral només utilitza un únic cilindre d'oli per aixecar i retraure, que és senzill i fiable, baix cost de manteniment i ús i un bon rendiment per evitar col·lisions. Disseny de treball independent o enllaçat esquerra i dreta, per garantir que el vehicle es pot utilitzar per escombrar a la dreta o a l'esquerra de manera independent, de manera que el mecanisme de treball al costat del carril ràpid no s'estengui fora de la carrosseria del cotxe, reduint l'ocupació del vehicle. carretera, i pot escombrar a l'esquerra i a la dreta alhora per millorar l'amplada de neteja.

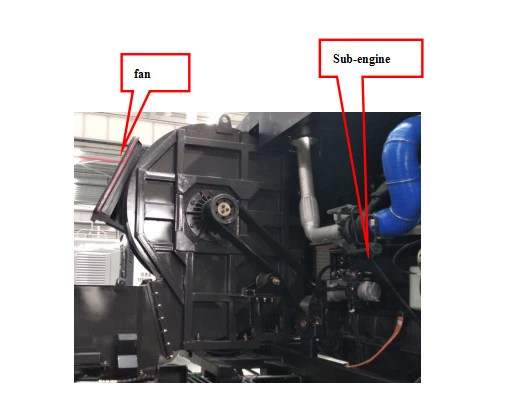

Instal·lació de motor auxiliar i ventilador.Un dispositiu d'embragatge d'automòbil controlat pneumàticament controla la transmissió entre el motor auxiliar i el ventilador. El dispositiu pot garantir que el motor auxiliar es separi automàticament del ventilador quan el motor auxiliar s'engega sense càrrega i quan el motor auxiliar s'atura, la qual cosa simplifica el funcionament i millora la fiabilitat de treball i la vida útil del motor auxiliar.

2. Bona qualitat
Alta configuració d'accessoris. El sistema hidràulic adopta un grup de vàlvules hidràuliques electromagnètiques superposades, que està altament integrat, ordenat, bonic i fàcil de mantenir. Les canonades hidràuliques i pneumàtiques estan raonablement ordenades, concises i belles. Les peces hidràuliques i els components elèctrics estan fets amb accessoris d'alta qualitat de moltes marques conegudes de la indústria. La qualitat és bona i fiable. El grau és alt.

Segur i fiable
Equipat amb un sistema d'alarma per veu. Es poden emetre diverses alarmes de veu i missatges d'avís durant el funcionament i la descàrrega.

Equipat amb puntals de seguretat de paperera, vàlvules d'equilibri i sensors. El cilindre d'elevació proporciona la potència per aixecar la paperera i el grup de vàlvules d'equilibri evita que la paperera caigui; el suport de seguretat manual suporta la paperera per evitar caigudes accidentals; el sensor s'utilitza per confirmar l'estat del suport de seguretat per evitar un mal funcionament; múltiples proteccions garanteixen un manteniment segur i fiable.

4. Funcions diverses
Múltiples modes de funcionament. Aquest producte pot triar una varietat de modes de funcionament segons les condicions de la carretera. Després de seleccionar el mode de funcionament, el programa controla automàticament l'inici i l'apagada de cada mecanisme operatiu i el funcionament intel·ligent d'un sol botó. Els modes de funcionament d'aquest producte inclouen l'operació d'escombrat complet, l'operació d'escombrat a l'esquerra, l'escombrat a la dreta, etc.
5. Fàcil de mantenir
El disseny de l'estructura és raonable i la qualitat de les peces és fiable. El broquet d'aspiració i els dos raspalls de disc estan disposats entre els eixos davanter i posterior, i el vehicle té una bona circulació. El disc d'escombrat té una estructura combinada de mig costat per a un fàcil escombrat i desmuntatge; la pantalla de la cabina té una funció de visualització d'errors, que és convenient per a la instal·lació i el manteniment; canonades hidràuliques i canonades elèctriques La disposició és ordenada i ordenada, la qual cosa és convenient per a la recerca d'avaries i la substitució de components. S'ha tingut plenament en compte el disseny de diverses peces i s'ha reservat un espai de manteniment suficient. Utilitzant un gran nombre d'accessoris d'alta qualitat de marques conegudes de la indústria, la qualitat del producte està garantida i la probabilitat de fallada del producte es redueix considerablement.
