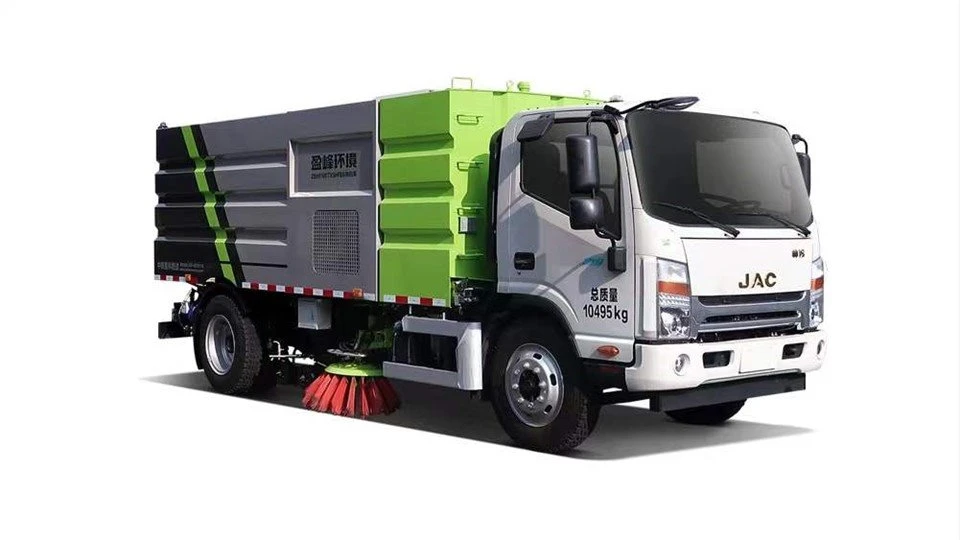

Camió de rentat i escombrat de 10 tones

Descripció general del producte

El camió de rentat i escombrat ZBH5100TXSHFE6 10 tones és la meva empresa que ha desenvolupat una nova generació de productes de maquinària de sanejament. El seu principi de funcionament és: el xassís i la jaqueta utilitzen energia dièsel, amb aigua a alta pressió per netejar la superfície de la carretera, i a través del ventilador hi haurà les aigües residuals de la carretera i l'aspiració d'escombraries al cos de la paperera, el cotxe de baix consum d'energia, baix soroll, una gran neteja, seguretat i fiabilitat són millors que els companys.
El camió de rentat i escombrat de 10 tones té diverses funcions, aspecte bonic, alta eficiència, protecció del medi ambient i un rendiment superior fiable.

Visió general de les funcions
"Zoomlion" 10 tones de rentat i escombrat de camions per rentar i escombrar cotxes, xassís caminant i carregant treballs amb dièsel com a font d'energia, el producte té una varietat de funcions, un aspecte bonic, amb alta eficiència, protecció del medi ambient, rendiment fiable i altres característiques. S'adopta l'estructura de la patent (patent núm. ZL200820052390.7) d'escombrat vertical esquerra i dreta més la boquilla d'aspiració d'ample mig integrada amb la barra de polvorització d'aigua d'alta pressió més la vareta de polvorització lateral d'alta pressió esquerra i dreta. El raspall té un baix cost, una gran neteja del broquet d'aspiració ample i un bon efecte antiesquitxades i anticontaminació de la barra de polvorització integrada. Els accessoris principals es compren a tot el món i s'adopten les bombes i broquets d'alta pressió famoses internacionalment, amb un rendiment excel·lent i un funcionament fiable. Amb neteja de voreres, neteja, neteja, neteja de carretera, neteja de façanes de vorera i altres funcions operatives, així com escombrat complet, escombrat esquerre, escombrat dret, escombrat complet, escombrat esquerre, escombrat dret, rentat complet, rentat esquerre, rentat dret, rentat complet , rentat esquerre, rentat dret, aspiració pura un total de 10 modes de funcionament, són els productes de referència reconeguts per la indústria.

Àmbit d'aplicació

És adequat per a la neteja mecanitzada, neteja, eliminació de pols amb polvorització i altres operacions de neteja de carreteres urbanes, carreteres, places, aeroports, molls, túnels, ponts, murs d'aïllament, vorera i vorera.

Estructura principal i característiques de rendiment

1. Xassís
El xassís. El xassís de camió HFC1101P71K1D1ZS tipus II modificat per JAC Automobile Group Co., Ltd. és fiable en qualitat i estable en rendiment. El xassís compleix la sisena norma nacional d'emissions.

El motor. Adopteu el motor dièsel Anhui Cummins B4.0NS6B170, potència nominal 125 kW, cilindrada 4000 ml, parell màxim 600 Nm, les emissions compleixen la sisena norma nacional.
2.Motor auxiliar i el seu dispositiu de transmissió

Motor secundari. Utilitzant qingling Isuzu (Chongqing) Engine Co., LTD. Motor dièsel 4JB1-TCH, la potència neta màxima de 67 kW /3000 r/min, les emissions compleixen la norma nacional iii. Quan la velocitat del motor auxiliar assoleixi el valor de disseny, el ventilador i la bomba d'aigua d'alta pressió funcionaran automàticament, cosa que pot garantir que el motor auxiliar es separi automàticament del ventilador i la bomba d'aigua d'alta pressió quan s'iniciï i s'aturi.
3.Fun
Adopteu el ventilador centrífug d'alta eficiència dissenyat especialment per la nostra empresa per a aquest producte, amb alta eficiència, baix soroll, resistència al desgast, corba de rendiment plana, àmplia àrea eficient, llarga vida útil, etc. A 2900 rpm, el volum d'aire nominal és de 10500M ³/h, la pressió d'aire nominal és de 9200Pa i el soroll és <81db. és="" un="" dels="" accessoris="" importants="" per="" al="" cotxe="" de="" rentat="" i="" escombrat="" mitjà="" de="" la="" marca="" zhonglian="" durant="" molt="" de="" temps,="" amb="" tecnologia="" madura="" i="" treball="">

4.Boquilla d'aspiració
Adopteu el broquet d'aspiració doble mitjà sencer súper ample, una amplada d'aspiració d'uns 1600 mm, alta neteja, bon efecte; La seva vareta de polvorització llarga integrada està configurada amb un mecanisme de desmuntatge ràpid i canvi ràpid per a un manteniment còmode, la seva força d'impacte de l'aigua és gran, pot enviar directament aigües residuals al port d'aspiració, la taxa d'aspiració d'aigües residuals és alta, especialment vareta de polvorització llarga amb coberta de segellat reversible , pot prevenir eficaçment les esquitxades de contaminació de l'aigua, protecció del medi ambient, rendiment fiable i excel·lent. I segons la contaminació de la carretera, ajusteu l'angle de rentat del broquet de fila llarga a la superfície de la carretera, de manera que l'efecte de neteja sigui millor.

5.Lance
Barra de polvorització combinada per a neteja a alta pressió. La vareta d'esprai de neteja d'alta pressió es compon d'una vareta d'esprai esquerra i dreta i un broquet, connectats al broquet o al broquet, l'alçada de la vareta d'esprai des del terra es fixa durant el funcionament, no canvia amb la càrrega del vehicle, pot aconseguir un efecte de neteja òptim i estable. Les barres de polvorització esquerra i dreta es poden girar i retreure, que es controla automàticament pel sistema de control elèctric. Quan les barres de polvorització esquerra i dreta s'apaguen al mateix temps, l'amplada de neteja no ha de ser inferior a 3,25 m. Per tal de facilitar l'ajust i el manteniment del broquet, el disseny de la barra del broquet del broquet es pot treure ràpidament de l'estructura i es va declarar la patent nacional.

6.Dispositiu de neteja
La placa d'escombratge vertical esquerra i dreta adopta un únic cilindre d'oli per controlar la pujada, la caiguda i el balanceig, amb un bon rendiment anticolisió i un funcionament fiable i de baix cost. Entre ells, la placa de neteja de carreteres i escombrat de carreteres ha obtingut la patent nacional (patent núm. 200820052391.1) i la funció d'evitació de col·lisions ha obtingut la patent nacional (patent núm. 00224174.9), que pot netejar la carretera i rentar la façana de pedra de la carretera. funció.

7.Polspaperera
Utilitzeu un disseny d'estructura de paret d'acer inoxidable, la col·lecció distingeix la cisterna i la paperera en un conjunt orgànic. Descàrrega d'escombraries, angle de descàrrega fins a 45 graus. La superfície del cos de la caixa està formada per flexió, que és nova i bonica. Després de soldar la caixa d'escombraries, excepte les peces d'acer inoxidable, les superfícies de les altres peces es tracten amb líquid de fosfat i després es recobreixen amb pintura antioxidant.


8.Sistema de via navegable d'alta pressió
El sistema d'aigua d'alta pressió es compon d'una bomba d'aigua d'alta pressió i una canonada d'aigua d'alta pressió, principalment proporcionant aigua a alta pressió a la vareta de polvorització esquerra i dreta, vareta de polvorització de broquet d'aspiració, dispositiu d'auto-neteja d'escombraries i dispositiu de post-sprai. .
La bomba d'aigua d'alta pressió adopta la famosa bomba d'èmbol d'alta pressió de marca internacional, el cabal nominal és de 100 L/min, la pressió nominal és de 12 MPa, el rendiment de treball és fort, la vida útil és llarga.

9. Bobina automàtica de bobinatge i rentat

Al cotxe de rentat i escombrat del costat dret de la part posterior està equipat amb una bobina de rentat de bobinatge automàtic mecànic, amb mànega d'alta pressió de 20 m, es pot utilitzar per netejar el cotxe d'escombrat i altres equips i instal·lacions, el bobinatge automàtic fa que la canonada d'aigua fàcil de treure, recuperació còmoda.

10. Aerògraf de mà d'alta pressió

La pistola de polvorització de mà d'aquest model està equipada amb un connector ràpid, que es pot connectar o desconnectar fàcilment amb la bobina de rentat. Utilitzant una pistola de polvorització manual, l'eficiència de neteja és alta, l'efecte és bo, el funcionament és més còmode i segur.

11. Mode de funcionament
Hi ha molts modes de funcionament per triar. El sistema configura 10 modes de funcionament: escombrat complet, escombrat esquerre, escombrat dret, escombrat complet, escombrat esquerre, escombrat dret, escombrat complet, escombrat esquerre, escombrat dret, rentat complet, rentat esquerre, rentat dret, aspiració pura. Els usuaris poden seleccionar un mode de treball adequat segons els requisits del treball. Un cop seleccionat el mode d'operació, l'operació s'iniciarà amb una tecla i totes les institucions que necessiten participar en l'operació ampliaran i operaran automàticament l'operació segons la seqüència especificada. Quan sigui necessari aturar l'operació, un botó aturarà l'operació i totes les institucions que treballen automàticament aturaran l'operació i tornaran a l'estat original segons la seqüència especificada.
12. Control de velocitat del motor secundari
La velocitat de rotació secundària es pot configurar digitalment i visualment segons les condicions de la carretera; Un cop seleccionat i iniciat el mode de funcionament, es recordarà automàticament l'última velocitat de funcionament i s'iniciarà el mode de funcionament corresponent, eliminant la necessitat de restablir la velocitat secundària del motor. El canvi de velocitat es pot realitzar ajustant el botó a la caixa d'operacions de la cabina, cosa que millora molt la comoditat de l'operació.
13. Diversos dispositius de protecció automàtica
El cotxe de rentat i escombrat està equipat amb dispositius de protecció automàtics, com ara l'escassetat d'aigua del dipòsit d'aigua i la paperera plena d'aigua per protegir el cotxe de rentat i escombrat de danys quan compleix condicions de treball específiques com l'escassetat d'aigua i ple d'aigua o mal funcionament.
14. Sistema d'alarma per veu
El sistema d'alarma de veu equipat amb aquest cotxe pot enviar una varietat d'alarmes de veu i missatges d'avís durant el funcionament i la descàrrega, inclòs "el nivell d'aigua del dipòsit d'aigua és baix, no es pot netejar l'operació", "dipòsit d'aigües residuals bolcat, presteu atenció a la seguretat. " i altres missatges de veu, així com una sèrie de missatges de música i missatges d'alarma rugent.
15.Subministrament d'aigua d'emergència
En cas de semàfor o altres circumstàncies durant el funcionament, premeu el botó "Pausa d'operació" a la interfície principal de la pantalla de funcionament per aturar l'operació de polvorització d'aigua en cas d'emergència.

16.Mode de funcionament del treball
El vehicle adopta el mode de control de "pantalla d'operació més controlador més panell d'operacions de bus CAN". Quan s'inicia i s'atura l'operació, els dispositius d'operació, com ara el broquet d'aspiració que puja i baixa, que la placa d'escombrada es retreu i es retira, i que la vareta d'esprai dreta i esquerra es retrauen i es retrauen, es poden controlar amb una tecla, que és fàcil d'utilitzar. La partició d'operació i manteniment del vehicle es realitza mitjançant un còmode dispositiu d'operació de 3-llocs. Durant el funcionament normal, hi ha una pantalla i un botó a la cabina. Durant el manteniment, es pot utilitzar a la interfície d'operació a la part dreta de la part posterior del vehicle fora de la cabina.
La pantalla de funcionament es troba entre els seients esquerre i dret de la cabina, que s'utilitza principalment per a diverses operacions de neteja del vehicle.
La caixa d'operacions es troba darrere de l'interruptor de velocitat variable del seient del conductor, que s'utilitza principalment per a l'operació d'arrencada, aturada i ajust de velocitat del motor auxiliar.


Principals paràmetres tècnics del producte

Avantatges principals
1.Rendiment superior
Disseny del dispositiu de neteja. Dos escombrats verticals més un broquet mitjà d'ample incorporat a la barra d'esprai d'aigua d'alta pressió més una barra de polvorització lateral d'alta pressió mitjana "estructura de tecnologia de patents, i la barra de polvorització lateral esquerra i dreta i la integració del broquet, el disseny general és únic, el primer a la Xina. En comparació amb altres mètodes d'ordenació, té les característiques d'un dispositiu d'operació centralitzada, distància constant entre broquet i terra, funcionament continu i suau de fregat, rentat i absorció d'aigües residuals, menys esquitxades, alta taxa d'aspiració d'aigües residuals, gran amplada de neteja i alta eficiència de neteja. .
L'estructura de la caixa d'escombraries està avançada. La caixa d'escombraries adopta un disseny d'estructura de rajoles d'acer inoxidable d'una sola capa 304, model nou, bonic, gran volum, sense esquelet, superfície interna llisa, abocament còmode d'escombraries, alta resistència, antioxidant, anticorrosió i rendiment d'impacte de força impermeable. bo. El cos de la caixa adopta la manera d'aixecar i inclinar el cilindre d'oli, i la placa inferior de la paperera està inclinada per a la descàrrega. L'angle de descàrrega és de més de 45 graus i la descàrrega és suau. La caixa d'escombraries està equipada amb un dispositiu de neteja d'esprai d'alta pressió, que pot netejar automàticament la caixa d'aigües residuals després d'abocar les escombraries, reduint considerablement la intensitat laboral del personal d'operació, i la paperera està equipada amb un dispositiu d'alarma antidesbordament.
Escombrar. L'ús de la patent nacional per netejar i escombrar la placa d'escombrat de doble ús del cotxe de carretera (número de patent 200820052391.1), amb funció d'evitació de col·lisions (estructura de patent, número de patent 00224174.9). Durant el funcionament, quan la campana de pols de la placa d'escombrat es troba amb obstacles al davant, es pot encongir cap a dins per evitar cedir i tornar automàticament a la posició normal de treball després de creuar obstacles.
Dispositiu de barra de polvorització. La barra de polvorització lateral d'alta pressió esquerra i dreta i el broquet d'aspiració estan integrats junts, utilitzant una disposició en "V", i el cilindre controla la retracció. Angle "V" ajustable i angle del broquet d'alta pressió, la distància del broquet del terra és constant, la força d'impacte de l'aigua, pot recollir les aigües residuals de manera eficient i té una funció anti-col·lisió i restabliment automàtic; La barra de polvorització d'alta pressió està equipada amb broquet universal d'alta pressió, que pot rentar la paret d'aïllament de la carretera i el moll d'aïllament.

2. Bona qualitat
Alta configuració d'accessoris. Bomba d'aigua d'alta pressió, vàlvula d'alleujament, vàlvula de descàrrega, motor auxiliar, components de control elèctric i altres marques conegudes a casa i a l'estranger, bona qualitat i rendiment fiable.

Bomba d'aigua d'alta pressió importada La vàlvula de desbordament


Vàlvula de descàrrega automàtica Motor adjunt

Element de control elèctric
3.Segur i fiable
Equipat amb sistema d'alarma per veu. Pot enviar una varietat d'alarmes de veu i informació ràpida quan es treballa i es descarrega.

Equipat amb una abraçadora de seguretat de la paperera i un cargol de seguretat. Proporciona una protecció de seguretat fiable durant les operacions de manteniment.

Sistema hidràulic amb alarma de fuites d'oli. Equipat amb una xarxa a prova de fuites, un dispositiu d'alarma automàtica de la temperatura de l'oli del nivell d'oli (núm. de patent: 20082005 3218.4) dipòsit d'oli, per evitar un gran nombre de fuites d'oli hidràulic i la temperatura de l'oli és massa alta. Al mateix temps, en cas de fuites d'oli hidràulic causades per accident, encara hi ha prou oli hidràulic per completar diverses accions funcionals després del manteniment.

4.Multifuncional
Múltiples maneres de funcionament. Aquest producte pot triar diversos tipus de mode de funcionament segons les condicions de la carretera, les institucions d'operació del mode de funcionament seleccionades després d'iniciar i apagar el programa de control automàtic, funcionament intel·ligent, una tecla d'aquest mode de funcionament del producte té totes les operacions d'escombrat de treballs de rentat i rentat, a l'esquerra o treballs de rentat i dret, escombrat de carreteres totes les tasques, operació d'escombrat de carreteres a l'esquerra i operació d'escombrat de carreteres dreta de 10 tipus de modes de funcionament.
5.Manteniment senzill
Disseny d'estructura raonable i qualitat fiable de les peces. La placa d'escombrada del producte es disposa als costats esquerre i dret del vehicle, la vareta de polvorització i el broquet d'aspiració estan disposats al mig del vehicle, muntatge i manteniment convenients; La caixa d'escombraries està equipada amb un dispositiu de rentat, que és convenient per a la neteja dels contenidors d'escombraries. Les canonades hidràuliques i elèctriques estan disposades per tal de facilitar la recerca d'avaries i la substitució de components. S'ha considerat completament el disseny de cada component i es reserva prou espai de manteniment. Al mateix temps, l'ús d'accessoris de primera classe nacionals i estrangers, per garantir la qualitat i el rendiment del producte, redueix considerablement la taxa de fallada dels productes.

Dispositiu opcional
